• 通过汽车应用认证
• 符合 AEC-Q100 标准
  ，具体结果如下：
  • 器件温度等级 1
• 宽输入电压范围：3.5V - 36V
• 单路同步高压 Buck 转换器 VOUT1：
  • 最大连续输出电流 3A
  • 可选输出电压：3.3V / 3.7V / 4.6V / 5V
• 双路同步低压 Buck 转换器 VOUT2、VOUT3：
  • 最大连续输出电流 2A
  • 输出电压范围 0.8V 至 2.35V
    ，步进 50mV
• 单路同步低压 Boost 转换器 VOUT4：
  • 最大连续输出电流 500mA
  • 输出电压：5V
• 单路低压差线性稳压器 VOUT5：
  • 最大连续输出电流 400mA
  • 可选输出电压：1.8V / 2.7V / 2.8V / 2.9V / 3.3V
• ±1.5% 反馈参考电压精度
• 固定 2.2MHz 开关频率
  ，集成频率抖动以抑制 EMI
• 可选的 FCCM/PFM 轻载工作模式
• VOUT2、VOUT3、VOUT4 和 VOUT5 可编程电源时序控制
• RESETB 输出
  ，用于系统管理
• 外部时钟同步
• 简单/QA 看门狗
• 集成
  ；すδ埽
  • 打嗝式过流
    ；
  • 输出过压/欠压
    ；
  • 可调输入欠压锁定
  • 热关断
    ；
• 功能安全特性：
  • 符合 ISO26262 开发流程
  • 硬件完整性支持 ASIL-B 级系统
  • 通过 TÜV 认证的 ASIL-B 器件
  • 内置自检
• 高达 1MHz 的 I²C 接口
  ，可选配数据包错误检查功能

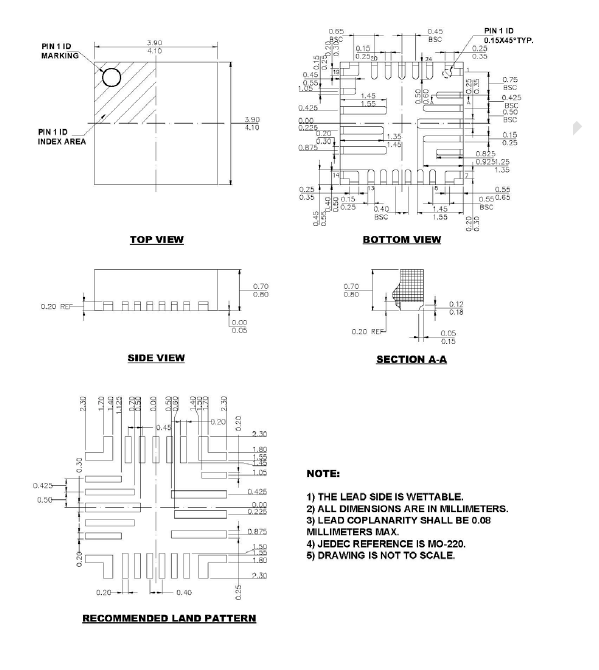

• 封装形式：QFN-24（4mm × 4mm）

SCT61451S 是一款宽输入电压范围、五通道输出的电源管理芯片
，专为汽车和工业雷达应用中的单片微波集成电路（MMIC）供电设计。

该器件集成了一个 3A 高压 Buck 转换器、两个 2A 低压 Buck 转换器、一个 500mA 低压 Boost 转换器以及一个 400mA LDO。每个通道输出均受到持续监控
，一旦检测到过压或欠压故障
，器件将进入复位状态。所有输出电压均为预编程设定
，无需外部反馈分压电阻
，大幅精简系统方案。高压 Buck 的开关频率可选 2.2MHz 或 400kHz
；低压 Buck 与 Boost 转换器则固定为 2.2MHz 开关频率。器件支持频率扩频功能
，其开关频率抖动幅度与调制频率均可编程
，有效降低传导 EMI。

SCT61451S 集成了简单看门狗模式与 QA 看门狗模式
，专用的 WDI 引脚可接收 MCU 产生的触发脉冲？杀喑痰目疵殴反翱谀芄皇逝涠嘀钟τ贸【。RESETB 输出可作为 MCU 的时序控制器
，在器件发生故障时对 MCU 实施
；。

SCT61451S 具备多种
；すδ
，包括热关断、短路
；ず凸贡
；。通过 I²C 接口禁用所有输出通道可将静态电流降至 0.85mA。

该器件内置自检功能
，可对内部模拟与数字电路进行上电诊断
，所有关键比较器及数据均会在启动阶段接受检查。

SCT61451S 采用 QFN-24（4mm × 4mm）封装。


应用：

• 高级驾驶辅助系统
• 77GHz 雷达
• 安全 MCU
